Instalación correcta de la columna capilar en un cromatógrafo de gases: guía completa

En la cromatografía de gases, la precisión no es un lujo: es la delgada línea entre un resultado brillante y un cronograma deformado que puede parecer un electrocardiograma en crisis. La instalación correcta de la columna capilar es, por tanto, una especie de rito iniciático. Quien la domina, obtiene datos reproducibles, picos simétricos y una paz interior que pocos manuales logran prometer.

Una mala instalación, en cambio puede generar fugas, pérdidas de resolución, arrastres de muestra y un sinfín de microcatástrofes analíticas. En este artículo aprenderás, paso a paso, cómo montar la columna  capilar con el pulso de un cirujano y la paciencia de un relojero.

1. Preparativos antes de instalar la columna capilar

Antes de tocar el cromatógrafo, respira. Este es un instrumento sensible, casi caprichoso.

a. Selección y revisión de la columna

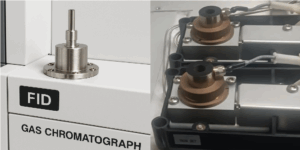

Asegúrate de que tu columna sea el adecuado para el detector (FID, TCD, ECD, o el que dicte la ocasión) y con el gas portador —ya sea helio, hidrógeno o nitrógeno.

Verifica también la fase estacionaria, el diámetro interno y la longitud. En cromatografía, como en la vida, las proporciones importan. Si tienes dudas, aquí te dejo un articulo que te ayudara a elegir tu columna cromatográfica 5 factores para elegir una columna en cromatografía de gases

b. Corte correcto de la columna

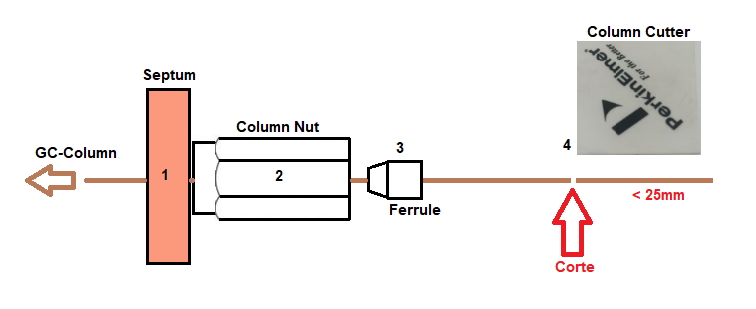

Aquí la precisión es arte. Usa un cortador de cerámica o diamante. Antes de realizar el corte de la columna primero colocar la tuerca de la columna y la férula. Opcionalmente también puedes colocar un septo antes de la tuerca para facilitar la instalación en el GC; así como se muestra en el siguiente grafico.

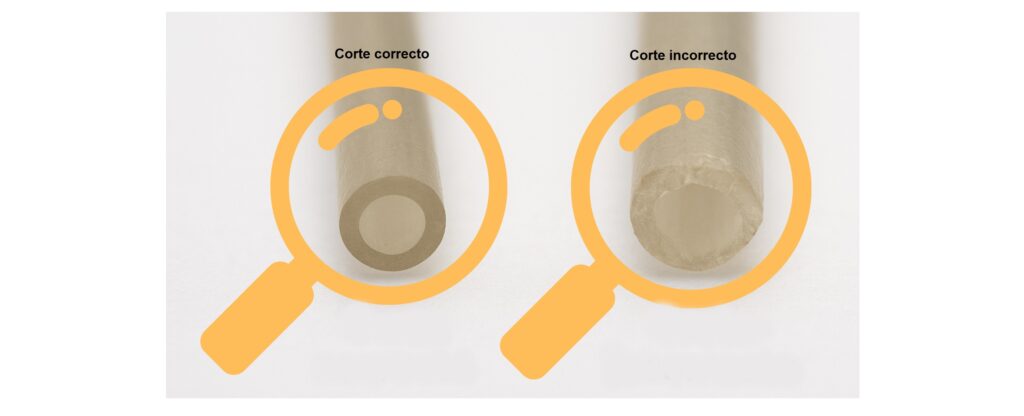

Luego, se debe revisar el corte bajo la lupa (recomiendo de 20X), el extremo debe verse como un horizonte claro. Cualquier irregularidad —por mínima que parezca— puede desatar fugas y flujos erráticos. Por eso, según los fabricantes se debe procurar hacer un «corte limpio, recto y sin rebabas». En el siguiente grafico muestro una comparación de dos cortes en una columna cromatográfica.

2. Instalación en el inyector del cromatógrafo

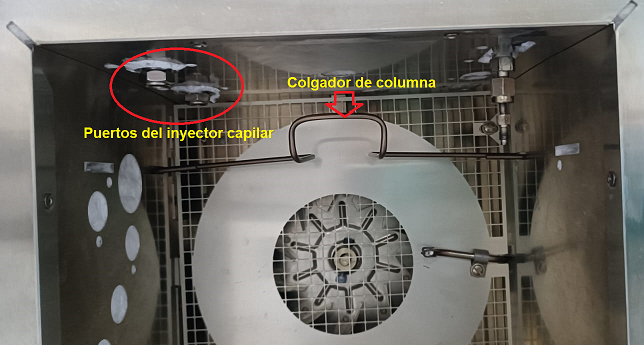

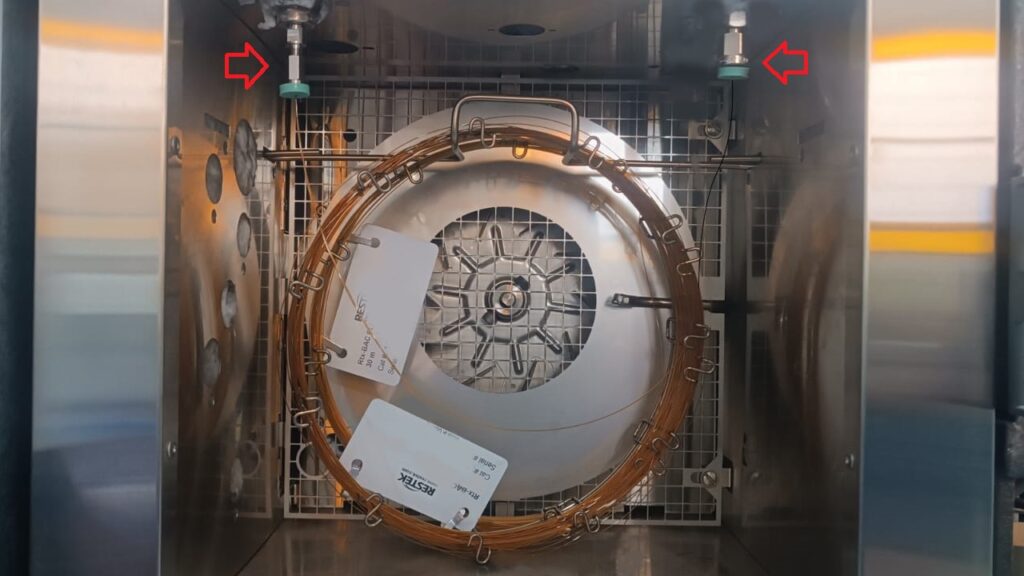

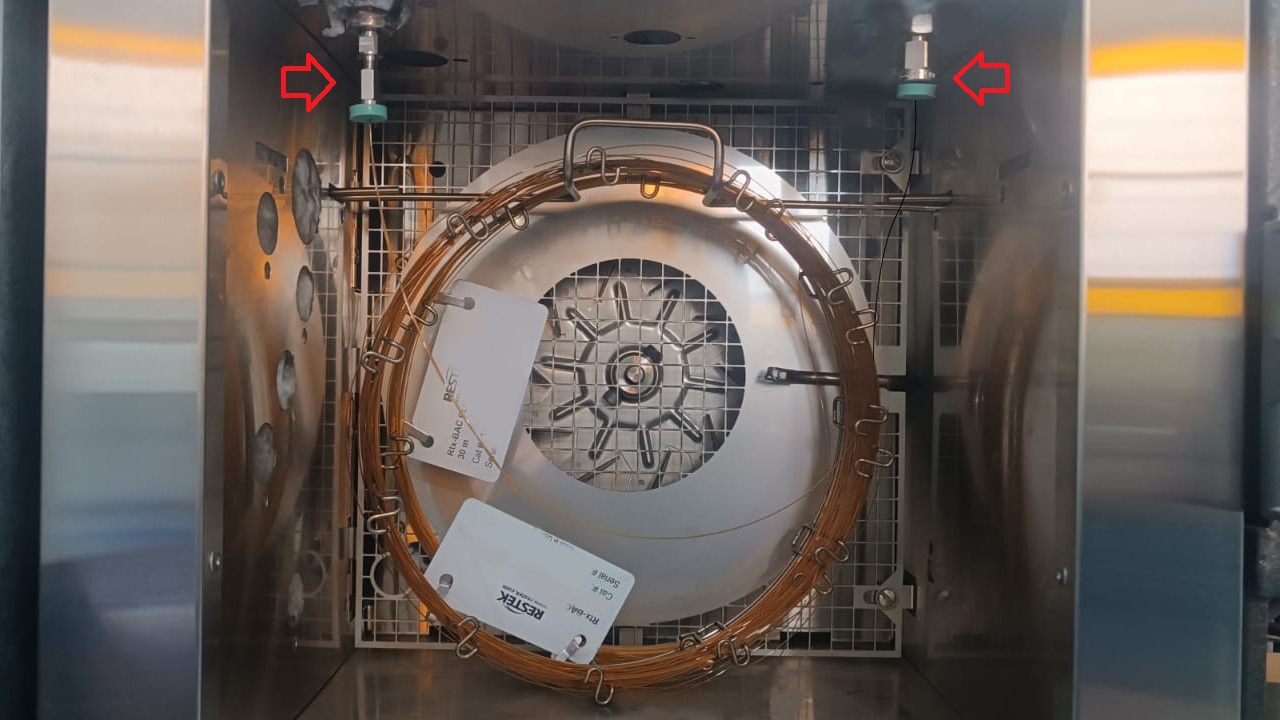

• Con el GC apagado abrir la puerta del horno para ubicar el inyector.

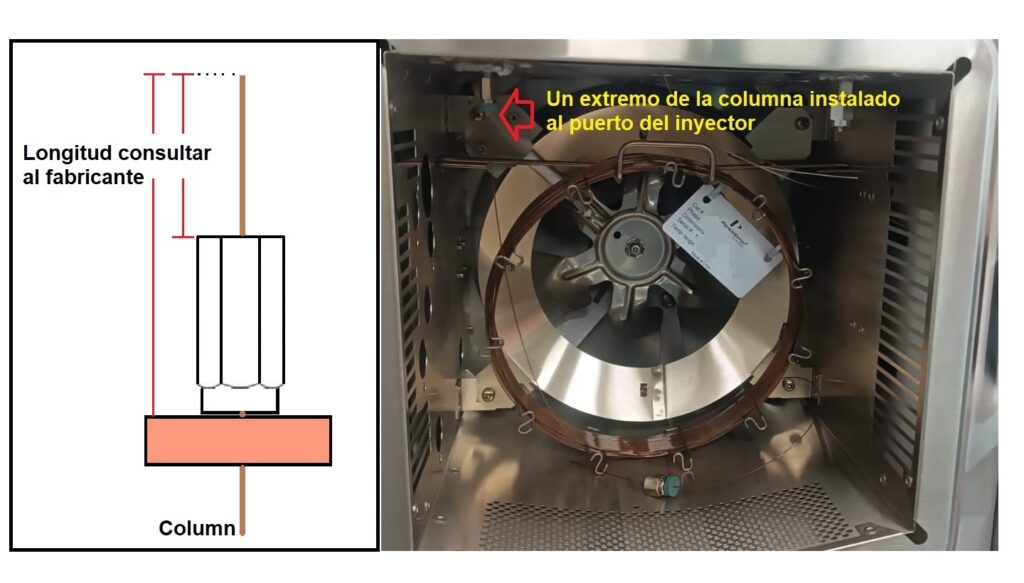

Montar la columna en el colgador de la columna y luego insertar la columna en el puerto con suavidad (Las medidas varían según los fabricantes y el tipo de inyector). Más allá de eso, el calor puede sobrecalentar la fase estacionaria antes de que empiece el análisis.

En el caso de la imagen se ha insertado 45mm de acuerdo a lo establecido por el fabricante del GC. Sujeta la columna con firmeza, pero con precaución. Ajusta la tuerca con la mano y luego ajustar con la llave sin exceder el torque para que no se dañe la tuerca de la columna.

 Recuerda: Durante la instalación de la columna evitar torcer la columna, ya que podría fracturarse

3. Instalación en el detector del cromatógrafo

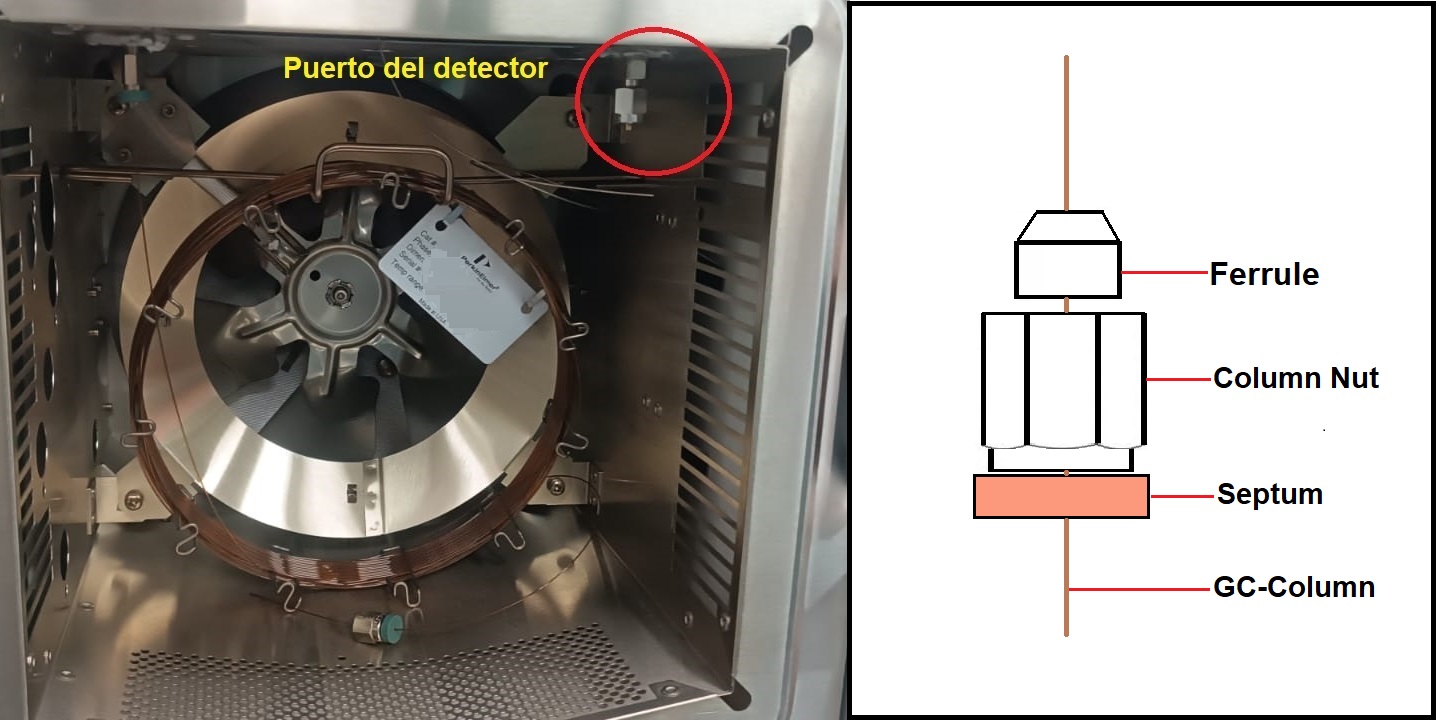

• El proceso es similar al del inyector, identificamos el puerto del detector.

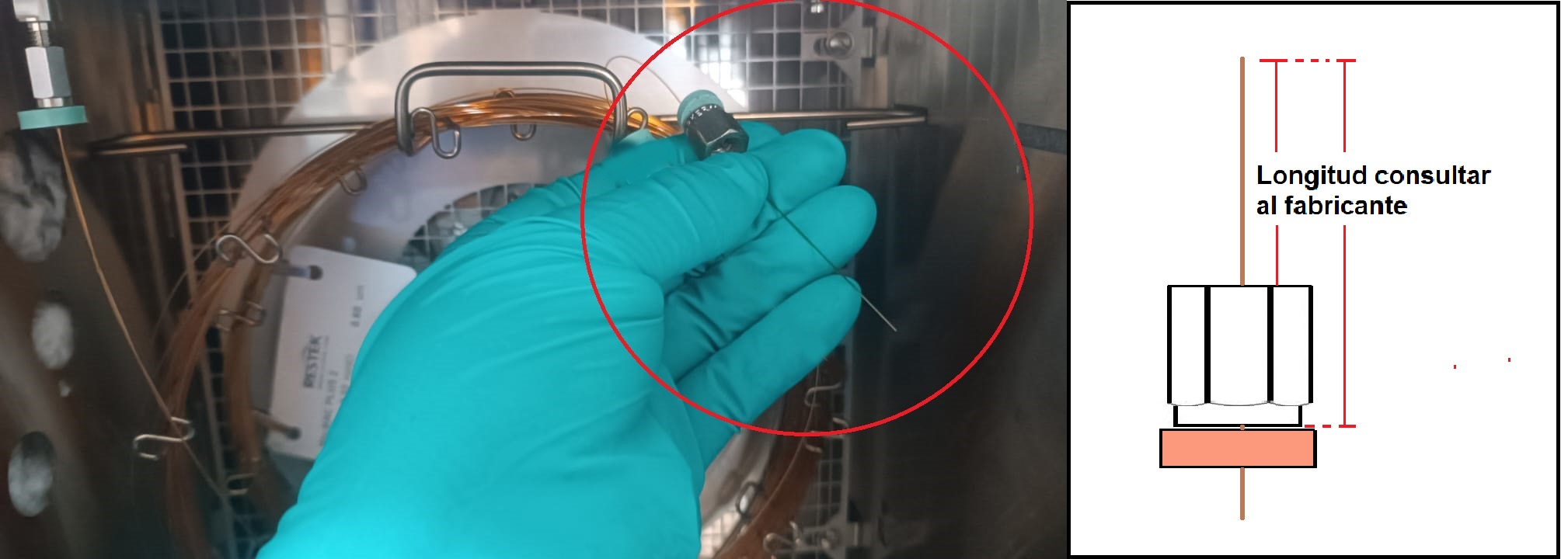

Insertar el extremo cuidadosamente en el puerto del detector (Las medidas varían según los fabricantes y el tipo de detector). En el caso de la imagen se inserta 70mm de acuerdo al fabricante.

Ajusta la férula hasta que el sistema quede hermético, ni más ni menos.

• Comprueba fugas con una solución detectora o un detector de fugas electrónico.

🔍 Dato clave: las fugas de gas no solo deforman los picos; son la fuente más común del misterioso “ruido de línea base” que tanto atormenta a los analistas.

4. Acondicionamiento de la columna capilar

Antes de su debut analítico, la columna debe purificarse, como un atleta antes de la competencia.

Establece el flujo de gas portador recomendado y programa una rampa de temperatura ascendente (10 °C por minuto) hasta quedar unos 20 °C por debajo de su límite máximo de la columna. Mantén esa temperatura durante media hora, o una hora si el día está generoso.

Este ritual elimina residuos y estabiliza la línea de base, dejando la columna lista para mostrar su mejor perfil.

5. Verificación del sistema cromatográfico

Cuando ya tengas instalada y acondicionada, la columna debe demostrar su fiabilidad.

• Verifica que no haya fugas, observa la estabilidad de la línea de base durante 30 minutos y realiza una inyección de prueba.
• Si los picos se ven deformes o desplazados, revisa el corte, la inserción o las conexiones. En cromatografía, el error suele ser tan pequeño como evidente, una vez que se aprende a mirar.

 Consejo final: una instalación cuidadosa puede duplicar la vida útil de la columna y, con ella, tu paciencia y tu presupuesto.

La instalación correcta de una columna capilar no es un trámite técnico, sino una práctica de precisión. Cada corte limpio, cada conexión sin fugas y cada rampa de temperatura controlada es un acto de respeto hacia la ciencia y sus instrumentos.

Porque en el laboratorio, como en la vida, la confiabilidad nace de la atención al detalle. Y quienes dominan este arte no solo obtienen análisis más nítidos, sino también una comprensión más profunda de lo invisible: ese orden secreto que toda buena cromatografía revela.

Cuéntame en los comentarios: ¿Qué desafíos has enfrentado? ¿Algún consejo adicional que quieras compartir? ¿Deseas que hable de algún tema en específico?¿Algún consejo adicional que quieras compartir con la comunidad? ¡Deja tus comentarios, estaré listo para ayudarle!
